設備在運行中，發生單相接地是最常見的 故障，故障點出現電弧接地時會進一步擴大定子繞組絕緣損害甚至導致鐵芯灼傷燒結，如不及時發現 并快速切除，故障將發展成為相間或匝間短路。基于上述原因，國際廣泛采用發電機中性點電阻接地 ，以限制接地電流，防止各種過電壓的危害，取得了良好的運行經驗。
中性點經電阻接地方式于20世紀90年代開 始應用于我國配電網系統中，目前廣泛應用于我國城市供電系統、電廠、鐵路、冶金及石化等系統， 對于提高系統運行的可靠性、安全性具有良好的效果。
凱翔科技是國內較早研發、生產電力系統 中性點電阻裝置的廠家。發電機中性點接地電阻成套裝置在熱力和電氣性能上完全能滿足電力中性點 對設備的要求，具有 耐受溫度高、電阻率高、電阻溫度系數小、同時又具有抗拉強度高、韌性好等 優良的機械性能，是0.4kV-65kV設備的專用成套裝置。
電阻柜執行標準：
電阻柜運行環境電阻柜執行標準：
DL/T 780-2001 配電系統中性點接地電阻器
GB 6450-1986 干式電力變壓器
DL/T 620-1997 交流電氣裝置的過電壓保護和絕緣配合
GB 763-1990 交流高壓電器在長期工作時的發熱
GB/T 16927 -2011 高電壓試驗技術
GB 1208-2006 電流互感器
GB/T 4208-2017 外殼防護等級(IP代碼)
IEEE 32-197 中性點接地裝置的技術、術語和試驗
GB 311-2012 絕緣配合
GB 11022-2011 高壓開關設備和控制設備標準的共用技術要求
JB/T 10777-2018 中性點接地電阻器

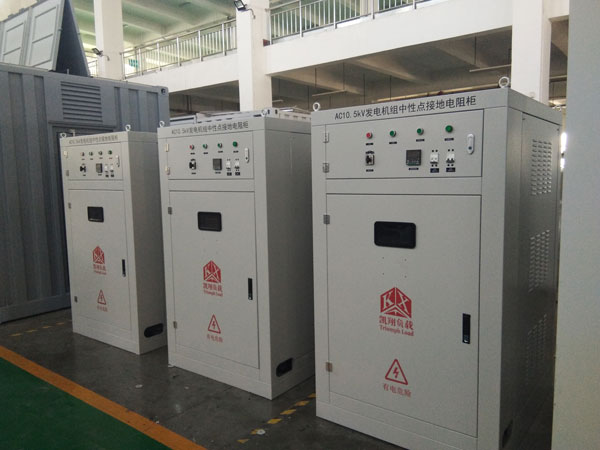

發電機組中性點接地電阻柜
1、海拔高度：不超過3000m；
2、環境溫度：-30℃～+50℃；
3、相對濕度：不大于95%（25℃）；
4、安裝場所：空氣中不含化學腐蝕氣體和蒸氣，無爆炸性塵埃；
5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）；
6、適用于：戶內、戶外；
7、安裝點：正常狀態下中性點位移不超過運行相電壓的3%。
原理圖
產品參數
發電機中性點接地電阻柜技術參數推薦表（大中型發電機 中性點技術參數參考表）
|
發電機容量 (MW) |
100 | 125 | 200(300) | 600 | 1000 | ||||
|
發電機額定電壓 (kV) |
10.5 | 13.8 | 15.75 | 18 | 20 | 20 | 24 | 24 | 27 |
|
預計回路單相接地 最大電容電流(A) |
4 | 5 | 6 | 8 | 10 | ||||
|
接地變壓器一次側 電壓(kV) |
(10.5) 10.5/√3 |
(13.8) 13.8/√3 |
(15.75) 15.75/√3 |
(18) 18/√3 |
(20) 20/√3 |
(20) 20/√3 |
(24) 24/√3 |
(24) 24/√3 |
(27) 27/√3 |
|
接地變壓器二次側 電壓(kV) |
0.22 | 0.22 | 0.22 | 0.22 | 0.22 | ||||
|
接地變壓器額定 容量(kVA) |
30 | 30 | 50 | 50 | 63 | ||||
| 二次側電阻值(Ω) | (0.35) 1.0 | (0.3) 0.8 | (0.2)0.5 | (0.18) 0.4 | (0.15)0.3 | ||||
|
接地保護抽取電壓 (kV) |
(0.173)0.1 | (0.173)0.1 | (0.173)0.1 | (0.173)0.1 | (0.173)0.1 | ||||
中性點接地電阻柜設備
電阻特點
1、6～35kV交流電網中，電網中性點有可能采用 不接地、消弧線圈接地、大電阻接地、中電阻接地、小電阻接地等接地方式。
2、發電機中性點接地電阻柜性能穩定、可耐高 溫、通流能力強、工作時間長、阻值范圍大，還可配備電流互感器給保護和監控系統提供模擬量輸出 。
3、發電機中性點接地電阻柜為標準產品，可以 與電阻或電抗并聯運行。這就為電網建設初期規模較小，以后逐步擴大而要求接地電阻逐步減少提供 了方便，即：便于擴建增容。
產品維護
接地電阻柜可靠性高，一般不 需要專門停電維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執 行安全操作規程和安全工作規程：
1、將電阻柜從系統上斷開；
2、打開柜門，直接查看箱內有無異常 ；
3、進行清潔處理；
4、檢查有無破損的絕緣子和套管，用 搖表確認瓷套絕緣性；
5、檢查電阻元件的完好性，測出電阻 值，其值應在10%誤差以內；
6、檢查內部連接是否可靠；
7、檢查螺栓的緊固程度；
訂貨須知
客戶訂購本產品時，請提供與本產品有 關的下列信息：
1、系統額定電壓:(kV)；
2、短時允許電流：（A）；
3、標程電阻值：（Ω）；
4、是否加裝電流互感器（CT）：CT變 比及容量，復合誤差；
5、進出線方式：上進下出，下進下出 ，可選；
6、短時允許通流時間（s）；
7、柜體的材質、（IP）防護等級、色 標及安裝地點；
8、是否需要加裝接地記錄及溫濕度控 制裝置。
注：客戶有其他要求可在定貨時明談或 提供書面要求
以上的內容是由負載箱生產廠家凱翔的小編為大家整理的 ，關于 發電機組中性點接地電阻柜新品隆重推出，我們就先到這里。
如您對我們的服務還有什么要求可以提出，我們將積極采 納。用戶滿意始終是我們始終不渝的追求。
